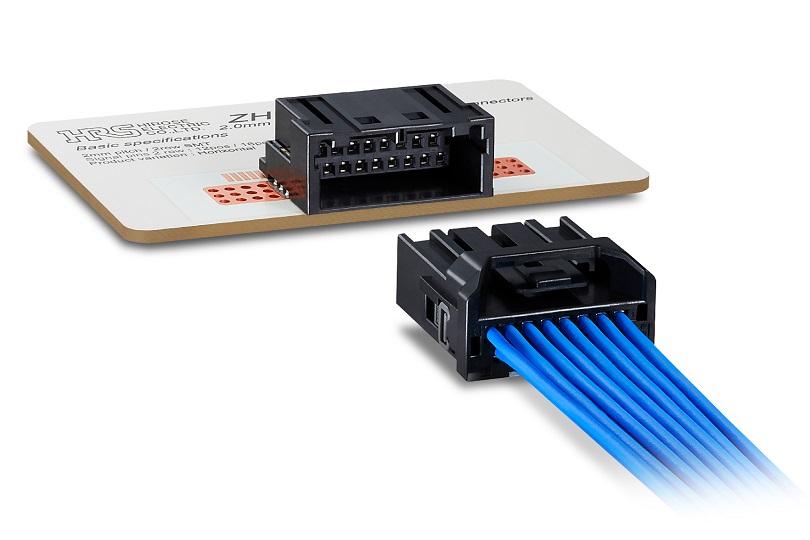

ZH05系列防觸電車載用板對線連接器
在面對國家環境監管的背景下,使用電動馬達的被稱為新能源車的HEV、PHEV、BEV、FCV等正在快速普及。伴隨著潮流,汽車的電氣化不斷發展,包括連接器在內的車載電氣產品發揮著重要作用。
車載用連接器ZH05系列,電流設定2A,可承受電壓60V AC,在工作使用過程中可承受工作產生的高溫-40 to +125℃(包括通電時的升溫),同時內部結構設計接觸電阻10mΩ小于 (1A DC)以及絕緣電阻100MΩ以上 (500V DC),避免使用過程中造成短路現象。耐電壓達到1000V AC(狀態下通電1分鐘),具備高耐振性的車載質量外,插拔次數可達30次,還具有可防止異物引起的短路以及作業人員觸電的構造。
同時ZH05系列使用公端端子,周圍用樹脂包圍的防短路和防觸電設計,即使有異物進入也不會造成短路,而且作業人員不會觸碰到端子,實現革新化的防觸電構造。外觀小耳朵寬度050尺寸,實現了22.9mm的狹窄寬度,有助于減少空間。公端子采用2枚彈簧結構,比單片的接觸力更高,有抑制外部振動的影響的效果。另外,上下觸點部位設置在3處,在持續振動下也能穩定更好的接觸。

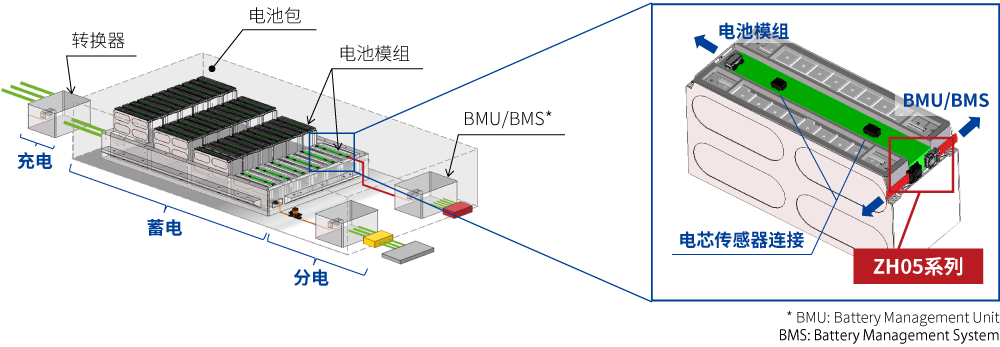

可適用電線0.2-0.35SQ、被覆外徑 ?1.4mm(FLRY)。 可廣泛用于對安全對策要求高的車載產品,如汽車電池、車載充電器、各種ECU等。
